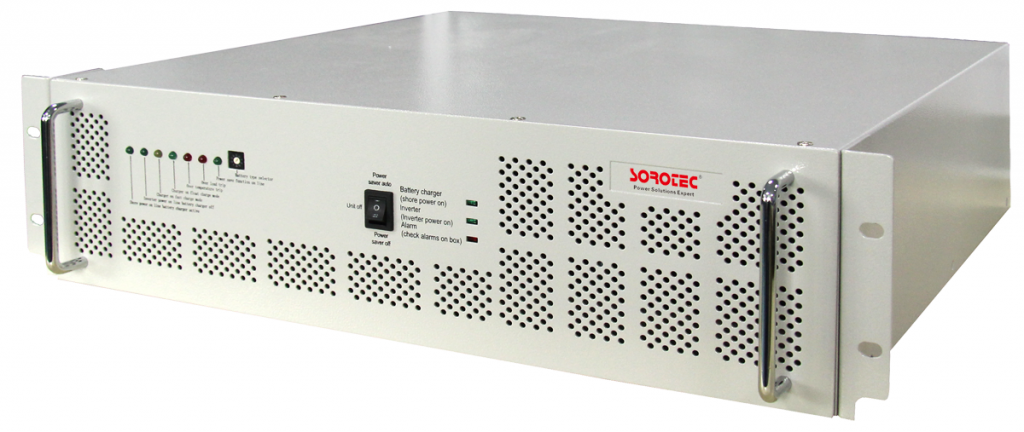

这是一款多功能逆变器/充电器，主要结合了逆变器和电池充电器的功能 为用电设备提供不间
断电源、轻小便于运输。全面的 LCD 显示提供了用户自定义和方便用户使用的按键操作（例：电
池充电电流，市电/电池优先，输入电压）。
功能
1. 输出功率因数 PF=0.9-1.0
2. 可设置市电/电池优先
3. 智能电池充电设计使电池得到更充分的利用
4. 兼容市电和发电机输入
5. 过载，高温，高压，短路保护
特点：
1. 具有输入电池反接保护功能
2. 市电充电功能可根据客户的需求界面设置
3. 市电充电电流10~60A可调
4. 具有三段式智能充电功能，同时可以实现削峰填谷。
5. 抗冲击能力可达到150%负载以上可持续5S，能接一定量的感性负载。
6. 并机台数可以达到9台，同时可实现三相并机
7. 可实现与铁锂电池包通讯
逆变模式说
|
型号 |
2KVA48V |
3KVA48V |
4KVA48V |
5KVA48V |
6KVA48V |
|
额定输出功率 |
1800W |
2700W |
3600W |
4500W |
5400W |
|
电池正常电压 |
48Vdc |
||||
|
波形 |
正弦波 |
||||
|
输出电压精度 |
230Vac±10% |
||||
|
输出频率 |
50/60Hz±1Hz |
||||
|
峰值效率 |
≥90% |
||||
|
功率因数 |
0.9 |
||||
|
过载保护 |
1s@≥150% load; 20s@101%~120% load 10s@121%~150% load |
||||
|
切换时间 |
≤10ms |
||||
|
保护功能 |
过温保护，低压保护 ，过流保护， 过载保护， 过温保护，短路保护 |
||||
|
冷启动电压 |
46.0vdc |
||||
|
低压报警（可选） |
36.0-46.0vdc |
||||
|
低压报警恢复 |
44.0vdc |
||||
|
低压关机（可选） |
36.0-46.0vdc |
||||
|
高压报警 |
62.0vdc |
||||
表 2 市电模式说明
|
输入电压波形 |
正弦波 (市电或发电机) |
|
正常输入电压 |
230Vac |
|
低压跳闸 |
120Vac±7V |
|
低压重启 |
130Vac±7V |
|
高压跳闸 |
280Vac±7V |
|
高压重启 |
270Vac±7V |
|
最大输入电压 |
280Vac |
|
正常输入频率 |
50Hz / 60Hz (自动识别) |
|
低频跳闸 |
40±1Hz |
|
低频重启 |
42±1Hz |
|
高频跳闸 |
65±1Hz |
|
高频重启 |
63±1Hz |
|
输出短路保护 |
断路器 |
|
市电最大充电电流 |
60A |
|
效率 (市电模式) |
>95% ( 额定负载, 电池充满电 ) |
|
切换时间 |
≤4ms |
|
通讯接口 |
USB or RS232 |
|
湿度 |
0-90% RH |
|
2U尺寸 |
482*433.6*92mm(L*W*H) |
|
3U尺寸 |
482*433.6*92mm(L*W*H) |
