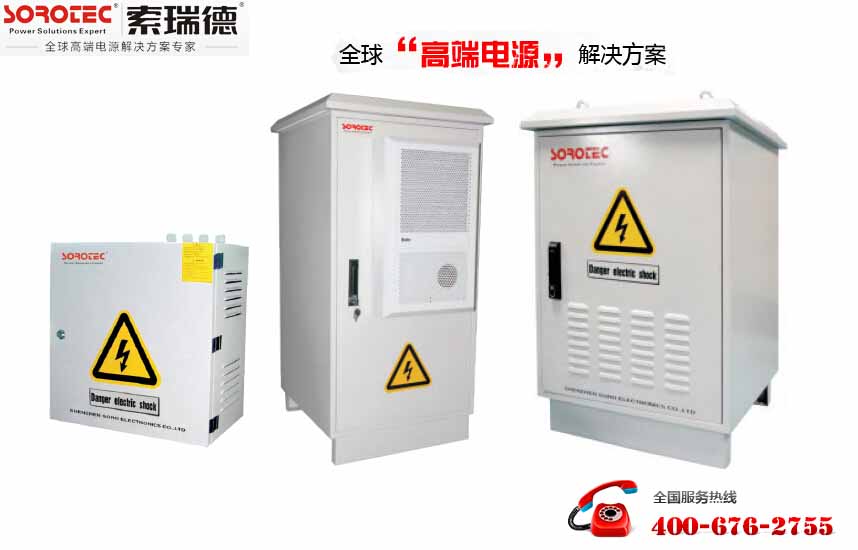

索瑞德推出了专用边际网户外型一体化UPS电源HW9110E（1KVA-10KVA）该产品采用模块化结构，理性化的设计，为设备提供纯净的正弦波，且具有强大的隔热、防尘、防潮、防晒、防水等功能。
索瑞德HW9110E系列一体化UPS系统主要包括：户外专用UPS主机、专用室外机柜、蓄电池组。且采用模块化设计，如图所示：
1.户外专用UPS主机
1.1 电网适应性强：
● 对电网要求低：移动通信边际网站点所处的地域偏远，所处电网环境恶劣。如由于供电大多来自农网，电网维护质量差，停电频繁，用电高峰时会异常低电压、用电低谷则异常高压，电网波动经常超过20%。室外UPS采用数字化在线式双变换结构，较后备式UPS更能消除电网尖峰、噪音对通话的干扰，且工作输入电压宽达150Vac—310Vac，频率范围50Hz±10%，能否充分适应恶劣的电网。
● 高压防护：为了满足市电输入400Vac的高压而不损坏UPS，我们在UPS输入端增加高压保护板采用过压切换的方案解决，当市电超过275Vac～300Vac（可设）时，将市电和UPS主机之间的连接断开，防止高压进入UPS。
1.2 恶劣环境适应性强：
● UPS内的所有PCB板都采取三防漆的处理，防止气候潮湿、霉变、盐雾等环境对UPS影响。
● 工作环境温度宽：户外专用UPS工作温度为-40℃—+55℃，数字控制的UPS在这种环境下无温度漂移、老化漂移，可靠性高。
● 具有雷击电涌保护：标配6KV/3KA的C级防雷器模块，因防雷模块能承受多次不同程度的雷击，其防护能力相应下降或失效，定期的对防雷模块进行检查，发现问题可轻易的更换已失效防雷模块。
1.3 技术先进，功能强大
● 运用先进的DSP全数字控制技术，系统稳定度高，具备自我保护和故障诊断能力。
● 效率高：数字化双变换结构使UPS效率＞88%，比效率仅为75%的工频机温升更小。在55℃满载情况下柜内温升不超过5℃。
● 转换时间短：市电掉电切换电池时间0ms。
● SNMP网络智能卡槽和干接点通信接口，便于接入传输系统监控。
|
告 警 与 保 护 功 能 |
UPS故障告警 |
当UPS输出电压过高、过低；UPS过载；UPS输出短路；UPS内部出现硬件故障等时，UPS故障告警 |
|
市电故障告警 |
当市电电压、频率超出输入范围，市电故障告警 |
|
|
电池低压告警 |
当电池电压低于33V时，电池低压告警 |
|
|
防雷器失效告警 |
当防雷器被雷电击穿失效，防雷器失效告警 |
|
|
门禁告警 |
当机箱门被打开时，门禁告警干接点闭合。 |
1.4 电池保护功能强：
● 普通小功率UPS仅能浮充充电，充电功率不超过UPS整流器功率的25%。充电能力不足导致在频繁停电的区域蓄电池容量将迅速下降。室外UPS可并联扩充均浮充充电器，充电功率大，充电速度快，使蓄电池容量迅速恢复。
2 专用室外电池柜
2.1 安装/维护方便：
● 提供多种可选安装配件，可以满足抱大杆、抱小杆、壁挂和落地等各种安装要求
2.2 抗高温设计：
高温对蓄电池寿命影响巨大，环境温度每升高10℃，蓄电池寿命将缩短50%。如果有3个月白天温度超过50℃，将使蓄电池寿命缩短50%。而在夏季阳光直晒
条件下，室外机柜的表面温度最高可超过60℃。一体化UPS机柜顶部有2个交流散热风扇，通过内部的温度开关控制，机箱内温度大于35℃时风扇开始转动，机箱内温度小于25℃时风扇停止转动，同时对一些暴晒在太阳底下的机柜，另外增加了遮阳板，隔热层等措施，努力使柜内温度降低到气温。
2.3 抗低温设计：（适用于北方）
蓄电池在低温下容量将迅速下降，通用型蓄电池在低于-15℃时容量将下降到不足60%，且在-10℃以下充电反应非常缓慢，造成放电后难以恢复。放完电后若不能及时充电，温度低于-30℃时有冻坏的危险。
由于北方型机柜，设备仓和电池仓分别安装有加热板，加热板采用交流单相220V供电，温度有由温度继电器来控制和保护，当柜内温度小于5℃±5℃时，加热板开始工作；当柜内温度大于15℃±5℃时，加热器停止工作。另外，为了保护加热板温度控制的可靠性，系统采用的是二个温度继电器串联的方式，来保证加热板可靠的断开。
由于风机和加热板正常运行直接影响蓄电池的使用寿命，应该引起维护人员的重视。
由于该系统有先进的温度控制系统，经济可靠的热交换技术和加热保温设计，保障设备始终工作在最佳环境中，系统提供的完善的电池管理功能，保障电池在恶劣电网环境下的长寿命使用。
2.4 可内置充电板
1K UPS的充电电流一般在6A左右，3K UPS的充电电流一般在10A左右，适合为短时间备电的标机充电。室外专用电池柜内置电池充电器，并具有均浮充转换功能，使系统可任意扩充备电时间。
2.5 环境适应性设计
室外专用机柜防护标准达到IP55等级，可防雨、防尘、防虫害，适应室外恶劣的自然环境。
产品适应环境
电源机柜具有超宽的温度适应范围（-40℃—+55℃），达到了IP55防护等级，具有良好的防尘和防水能力，能够实现全户外应用。机柜内置防盗锁，并可以外加挂锁，降低了设备被盗的风险；机柜的通风口处装有过滤网防止虫及其它异物进入机柜；机柜采取特殊的防锈措施，防止机柜长期暴露在户外损坏。机柜内部的PCB板全部采取三防漆的处理，保障机器在室外高潮湿和高盐雾的环境下正常运行；机柜采用双层结构，内部有隔热材料，使机柜的表面热量不易传入到机柜内部，有效控制机器内部温度和外部的温差很小，北方型机柜，设备仓和电池仓 分别安装加热器或加热毯，控制机柜内部的运行温度在5℃～35℃，确保UPS主机和电池在最佳的环境中运行。电源机柜具有C级的雷击电涌保护，可以保护UPS及通信设备在广东地区安全使用。
由于户外机站的运行电网环境比较差，为了确保通信网络的可靠稳定运行，UPS主机还采用了在线式双变换设计，具有超宽的电压输入范围，同时还具有高压保护功能，当输入市电高于300V时，切断市电。UPS的输出为频率跟踪、锁相稳压、滤除杂讯、不受电网波动干扰的纯净正弦波电源，为用户设备提供更为全面和完美的保护。
